Solar E Hoàn Thiện Hệ Thống Điện Mặt Trời Hybrid 8kW Tại Thủ Dầu Một, Bình Dương
- Người viết: Lê Thảo lúc
- Gia đình
Solar E đã hoàn thành lắp đặt hệ thống điện mặt trời Hybrid công suất inverter 8kW cho một công trình tại khu vực Thủ Dầu Một, Bình Dương. Hệ thống sử dụng 18 tấm pin Jinko 645Wp, tổng công suất giàn pin 11,61 kWp, kết hợp inverter Hybrid Sunways và bộ lưu trữ E.BOX.
Công trình được triển khai trên mái ngói, yêu cầu phương án bố trí hệ khung và liên kết phù hợp với hiện trạng mái. Sau quá trình lắp đặt, hệ thống được hoàn thiện với cụm pin mặt trời trên mái và cụm thiết bị điện, lưu trữ được bố trí tại khu vực kỹ thuật của công trình.

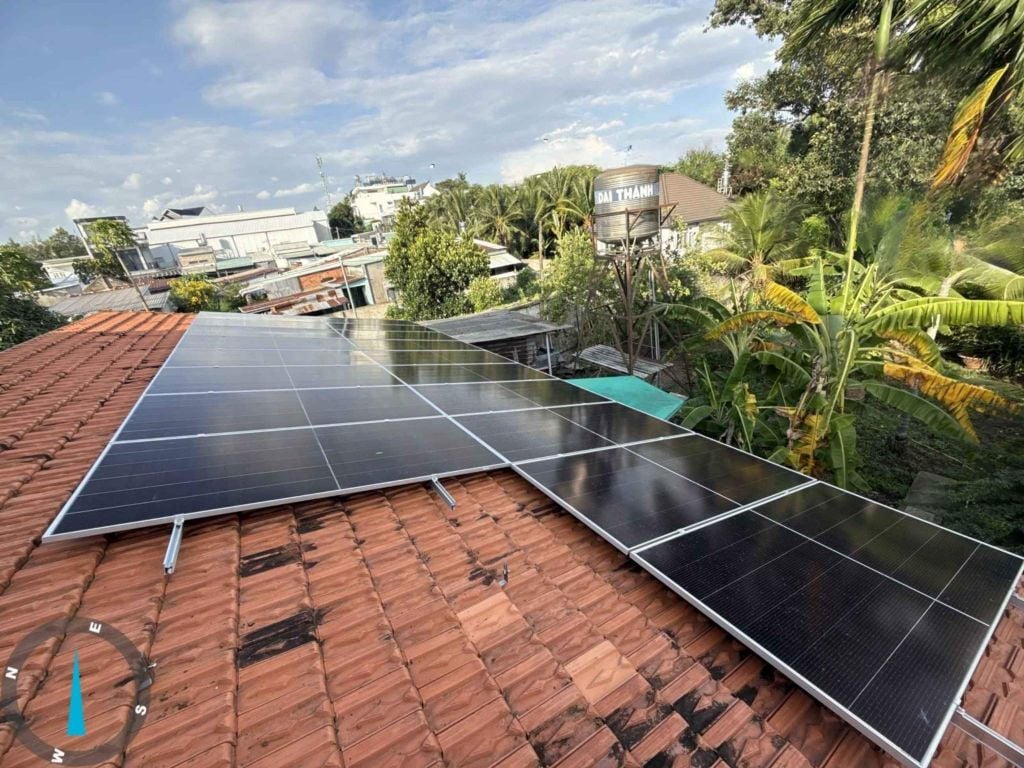

Toàn cảnh hệ thống điện mặt trời được Solar E triển khai trên mái ngói tại khu vực Thủ Dầu Một, Bình Dương.
Tổng quan dự án
| Hạng mục | Thông tin |
| Khu vực triển khai | Thủ Dầu Một, Bình Dương |
| Loại hình doanh nghiệp | Logistics / Vận tải |
| Loại hệ thống | Điện mặt trời Hybrid (Hòa lưới có lưu trữ) |
| Công suất inverter | 8kW |
| Tổng công suất giàn pin (DC) | 11,61 kWp |
| Số lượng tấm pin | 18 tấm |
| Công suất mỗi tấm | 645Wp |
| Dung lượng lưu trữ | Khoảng 14kWh |
| Thời gian hoàn thành | 24/08/2026 |
Chi tiết cấu hình vật tư và thiết bị
1. Cấu hình thiết bị
| Nhóm thiết bị | Thương hiệu | Thông số kỹ thuật | Số lượng |
| Tấm pin mặt trời (PV) | Jinko Solar | 645Wp/tấm | 18 |
| Biến tần trung tâm (Inverter) | Sunways | Hybrid 8 kW | 1 |
| Pin lưu trữ (Battery) | E.BOX | 14,34 kWh, điện áp tương thích Hybrid | 1 |
| Khung giá đỡ cơ khí | Nam Sun / OEM | Ray nhôm CU113, Chân L mái ngói | Hệ đồng bộ |
| Hệ thống phụ trợ điện | Kinee / Leader | Cáp TUV DC, MCB 32A/63A, SPD chống sét lan truyền | Hệ đồng bộ |
Hệ thống lưu trữ E.BOX kết hợp inverter Hybrid, hoàn thiện giải pháp điện mặt trời có khả năng lưu trữ năng lượng.

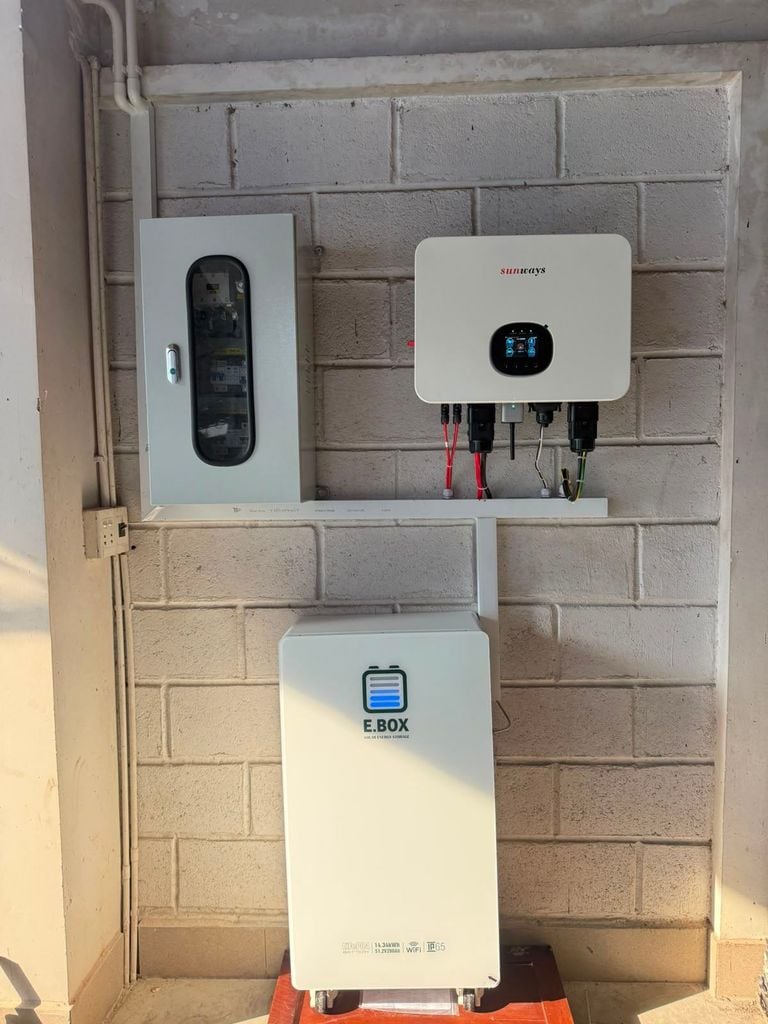

Khu vực điều khiển trung tâm với Inverter Sunways 8kW, bộ lưu trữ E.BOX 14kWh và tủ điện bảo vệ đóng cắt được đi dây thẩm mỹ, an toàn.
Giải pháp thi công và xử lý kỹ thuật
Triển khai điện mặt trời trên nền mái ngói luôn đòi hỏi kỹ thuật cao hơn so với mái tôn, do nguy cơ nứt vỡ và thấm dột nếu không có giải pháp liên kết chuẩn xác.
1. Vấn đề phát sinh tại công trình
Sau khi tiến hành dỡ ngói khảo sát, đội ngũ kỹ thuật Solar E đánh giá vị trí các thanh xà gồ hiện hữu không tương thích với ngàm của phụ kiện "chân móc mái ngói" tiêu chuẩn. Nếu cố tình lắp đặt theo phương án cũ, hệ thống sẽ không có đủ điểm neo, gây ảnh hưởng trực tiếp đến khả năng chịu tải của giàn pin 11,61 kWp và rủi ro gió lốc.
2. Giải pháp kỹ thuật từ Solar E
Để giải quyết triệt để bài toán kết cấu, phòng Kỹ thuật Solar E đã quyết định chuyển đổi vật tư liên kết, áp dụng biện pháp gia cố khung bên dưới lớp ngói.
| Giai đoạn xử lý | Giải pháp thi công |
| Gia cố hệ khung chịu lực | Sử dụng vật tư thép hộp quy cách 75x75x1.8mm và 30x60x1.4mm để hàn gia cố tạo hệ xương đỡ mới, chắc chắn ngay bên dưới bề mặt ngói. |
| Chuyển đổi phụ kiện | Thay thế toàn bộ chân móc thông thường bằng 42 bộ Chân chữ L (L-feet) chuyên dụng. |
| Phương án liên kết ngói | Các chân L được khoan bắt cố định trực tiếp vào hệ khung thép hộp vừa gia cố. Ngàm chân L được khéo léo đưa xuyên qua khe hở tự nhiên giữa các viên ngói để kết nối lên ray nhôm phía trên. |
Biện pháp này giúp giàn khung ray nhôm bám chặt vào hệ chịu lực chính của ngôi nhà mà không cần khoan xuyên hay đục phá mài mòn viên ngói. Nhờ đó, triệt tiêu hoàn toàn nguy cơ thấm dột và giữ nguyên vẹn kết cấu thẩm mỹ mặt tiền mái cho doanh nghiệp.

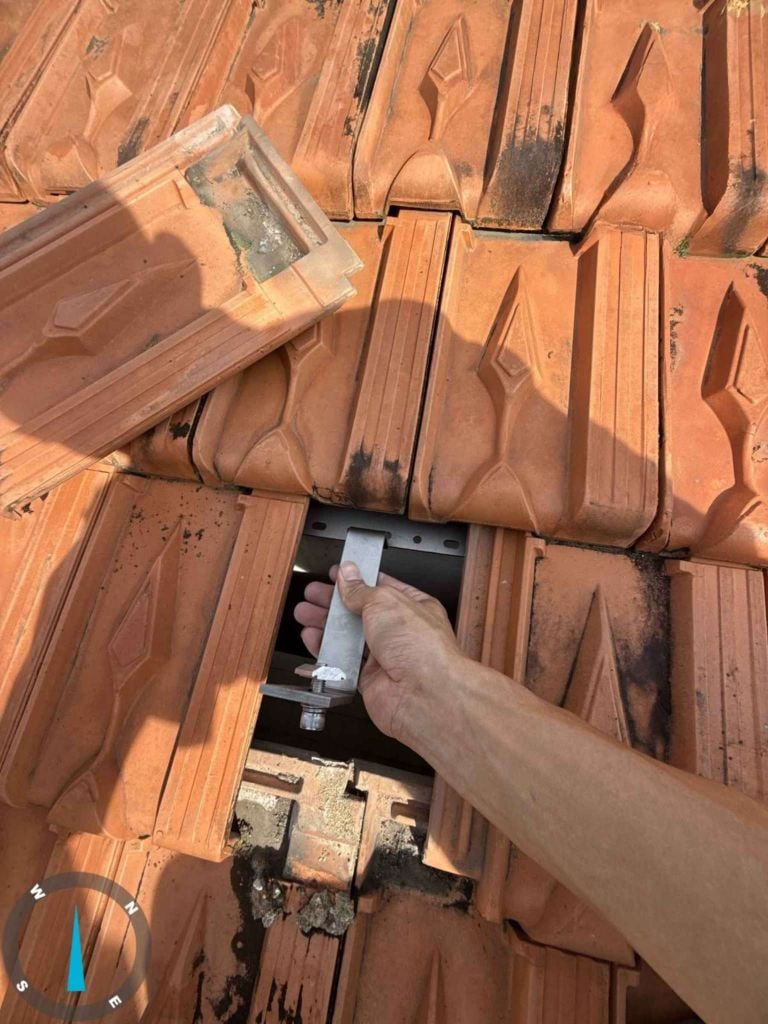

Quá trình lắp đặt chân L để liên kết hệ khung pin mặt trời trên mái ngói.
Quy trình nghiệm thu và bàn giao
Sau quá trình thi công, Solar E hoàn thiện hệ thống gồm giàn pin trên mái, hệ khung và các điểm liên kết, inverter Hybrid Sunways, bộ lưu trữ E.BOX, tủ điện cùng các thiết bị phụ trợ.
Hình ảnh hoàn thiện cho thấy các thiết bị chính đã được lắp đặt đồng bộ tại khu vực kỹ thuật của công trình.
Do hồ sơ hiện có chưa cung cấp chi tiết các biên bản đo kiểm hoặc giá trị thử nghiệm sau lắp đặt, bài viết không đưa thêm các thông số nghiệm thu kỹ thuật ngoài những dữ liệu đã được xác nhận.

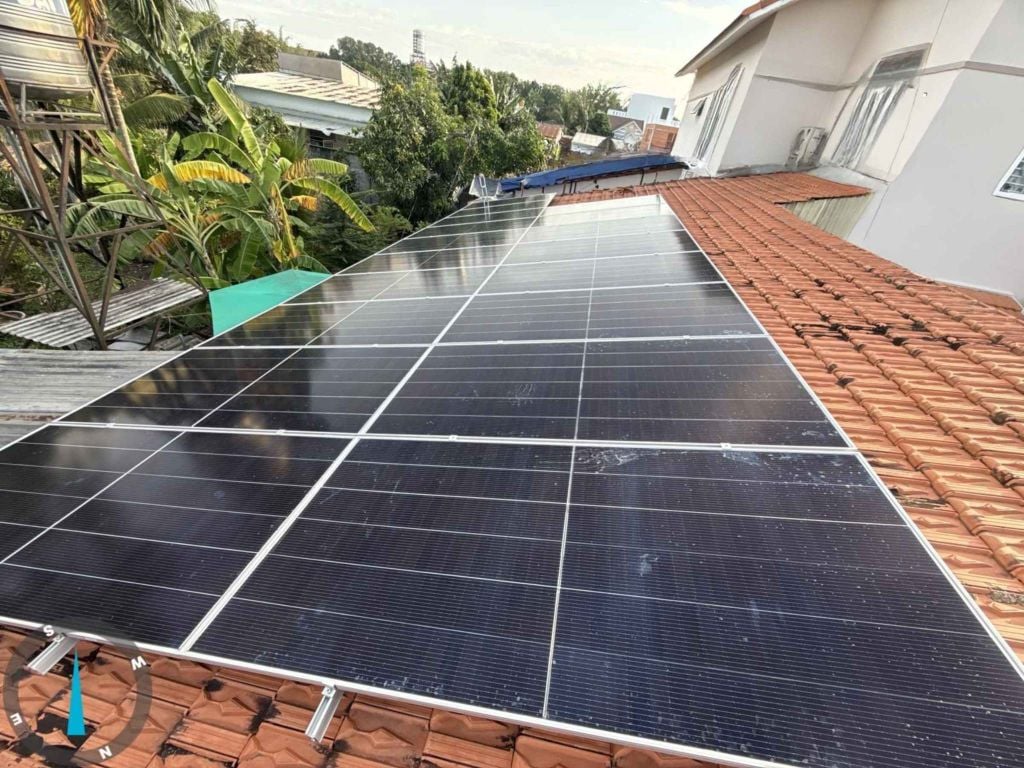

Hệ thống pin năng lượng mặt trời hoàn thiện trên mái ngói sau quá trình thi công và lắp đặt.
Hiệu quả và giá trị sử dụng
Với cấu hình Hybrid gồm giàn pin 11,61 kWp, inverter 8kW và bộ lưu trữ E.BOX khoảng 14,34 kWh, hệ thống mang lại các lợi ích thiết thực cho doanh nghiệp:
- Nguồn điện dự phòng tin cậy: Dung lượng 14kWh hỗ trợ duy trì hoạt động cho các thiết bị văn phòng, máy chủ, hệ thống mạng internet khi lưới điện khu vực gặp sự cố gián đoạn.
- Tối ưu năng lượng nội bộ: Tận dụng bức xạ mặt trời vào ban ngày để cấp điện trực tiếp cho tải, góp phần giảm sản lượng điện tiêu thụ từ lưới.
- Vận hành tự động: Biến tần Hybrid tự động chuyển đổi các chế độ lấy điện (Tấm pin - Lưu trữ - Điện lưới) một cách linh hoạt mà không cần can thiệp thủ công.
Kết luận
Dự án tại Thủ Dầu Một là một hệ thống điện mặt trời Hybrid 8kW, sử dụng 11,61 kWp pin mặt trời Jinko kết hợp inverter Sunways STH-8KTL-LS và E.BOX EB-ES14S.
Điểm đáng chú ý của công trình nằm ở điều kiện thi công trên mái ngói, trong đó việc xử lý các điểm liên kết và bố trí hệ khung cần bám sát hiện trạng thực tế. Từ khảo sát, lựa chọn phương án kết cấu đến lắp đặt cụm thiết bị, Solar E triển khai theo điều kiện cụ thể của công trình thay vì áp dụng một phương án cố định.
Dự án là một ví dụ về yêu cầu phối hợp giữa khảo sát hiện trạng, kết cấu mái và cấu hình thiết bị khi triển khai hệ thống điện mặt trời Hybrid trên công trình thực tế.
