Solar E Nâng Cấp Hệ Thống Điện Mặt Trời Hybrid 19,04kWp Và Lưu Trữ 48kWh Tại Phước Long, TP.HCM
- Người viết: Lê Thảo lúc
- Gia đình
Ngày 03/09/2026, Solar E triển khai hạng mục lắp đặt và nâng cấp hệ thống điện mặt trời kết hợp lưu trữ cho một công trình dân dụng tại khu vực Phước Long, TP.HCM.
Trên nền hệ thống điện mặt trời và lưu trữ đã có, Solar E bổ sung 12 tấm pin Jinko Solar 595Wp, inverter Sunways 3.6kW và 01 bộ pin lưu trữ EBOX 16kWh, đồng thời điều chỉnh một phần vị trí tấm pin, hệ khung và cấu hình đấu nối.
Sau nâng cấp, hệ thống gồm 32 tấm pin Jinko Solar 595Wp (19,04kWp), inverter Lumentree 12kW, inverter Sunways 3.6kW và 03 bộ lưu trữ EBOX 16kWh (48kWh).

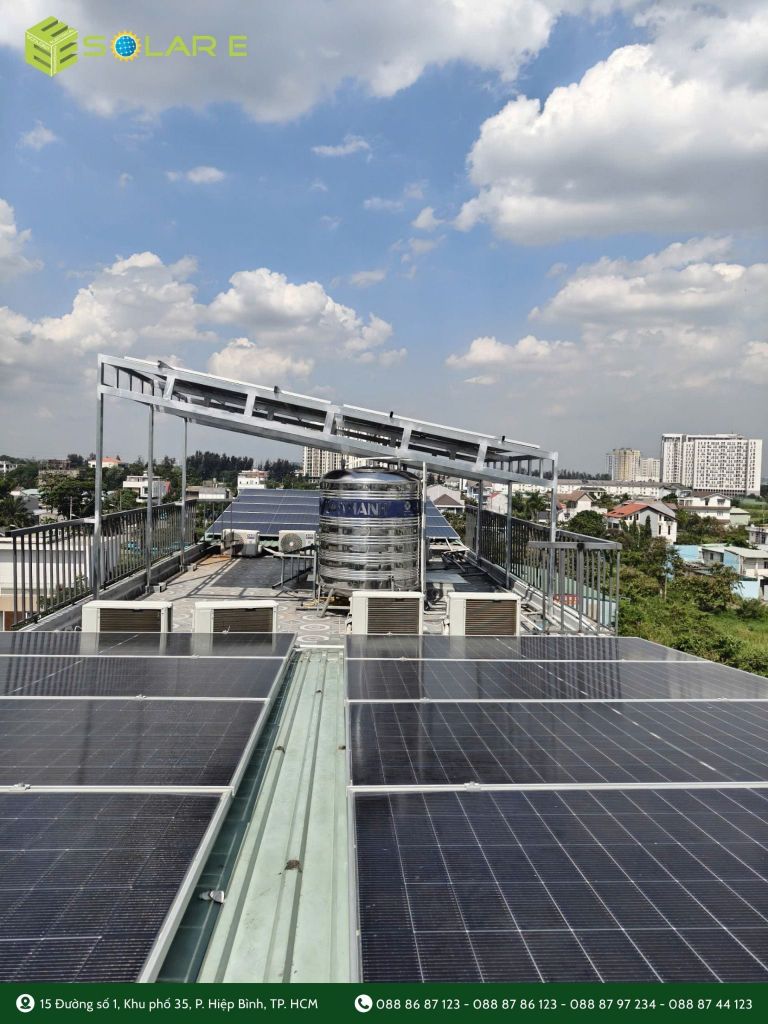

Toàn cảnh hệ thống điện mặt trời trên mái sau khi hoàn thiện nâng cấp tại Phước Long, TP.HCM
Thông tin dự án
| Hạng mục | Thông tin |
|---|---|
| Loại công trình | Công trình dân dụng |
| Khu vực triển khai | Phước Long, TP.HCM |
| Thời gian thi công | 03/09/2026 |
| Tấm pin | 32 tấm Jinko 595Wp |
| Tổng công suất pin | 19,04kWp |
| Inverter | Lumentree 12kW + Sunways 3.6kW, đều 1 pha |
| Pin lưu trữ | 03 EBOX 16kWh |
| Tổng dung lượng lưu trữ | 48kWh |
| Cấu hình string Lumentree | 9 – 9 – 8 tấm |
| Hệ bám tải | 06 tấm + Sunways 3.6kW |
| Kết cấu | Mái tôn kết hợp khung sắt |
1. Hiện trạng hệ thống trước khi nâng cấp
Trước khi triển khai hạng mục mới, công trình đã có hệ thống điện mặt trời sử dụng inverter Lumentree 12kW và hệ thống lưu trữ.
Phần tấm pin được bố trí trên 2 mái tôn, với tổng cộng 20 tấm, đấu nối thành 3 string theo cấu hình 6–6–8 tấm.
Hệ thống lưu trữ gồm 02 bộ EBOX 16kWh. Trên cơ sở hệ thống ban đầu, Solar E thực hiện điều chỉnh một phần bố trí tấm pin, bổ sung thiết bị và cấu hình đấu nối để triển khai phương án nâng cấp.
2. Phương án nâng cấp hệ thống
Hạng mục được triển khai theo phương án kết hợp giữa hệ thống hiện có và thiết bị bổ sung, thay vì thay mới toàn bộ hệ thống.
Các công việc chính gồm:
- Bổ sung 12 tấm pin Jinko 595Wp.
- Bổ sung 01 inverter Sunways 3.6kW – 1 pha.
- Bổ sung 01 bộ pin lưu trữ EBOX 16kWh.
- Bố trí 06 tấm pin mới kết hợp inverter Sunways 3.6kW để hình thành hệ bám tải.
- Tháo chuyển 02 tấm pin từ hệ thống ban đầu sang vị trí bố trí mới.
- Kết hợp 02 tấm pin được tháo chuyển với 06 tấm pin mới thành cụm 08 tấm trên hệ khung mới.
- Đấu nối lại phần hệ thống sử dụng inverter Lumentree theo cấu hình 9–9–8 tấm/string.
- Hoàn thiện các hạng mục tủ điện, bảo vệ AC/DC, chống sét và đấu nối liên quan.
- Bổ sung 01 bộ EBOX 16kWh vào hệ thống lưu trữ đang có.
3. Bổ sung 12 tấm pin Jinko 595Wp
Trong đợt nâng cấp, Solar E bổ sung 12 tấm pin Jinko Solar 595Wp. Trong đó, 06 tấm được sử dụng cho hệ thống kết hợp inverter Sunways 3.6kW; 06 tấm còn lại kết hợp với 02 tấm pin từ hệ thống ban đầu được tháo chuyển để tạo thành cụm 08 tấm trên hệ khung mới.
Sau khi hoàn thiện, tổng số tấm pin của công trình là 32 tấm Jinko Solar 595Wp, tương ứng tổng công suất danh định 19,04kWp.
4. Bổ sung inverter Sunways 3.6kW cho hệ bám tải
Một inverter Sunways 3.6kW – 1 pha được bổ sung vào hệ thống. 06 tấm pin Jinko 595Wp mới được bố trí trên mái tôn và kết hợp với inverter Sunways 3.6kW để hình thành hệ bám tải.
Dây AC 10mm² sử dụng cho hạng mục được khách hàng cung cấp.

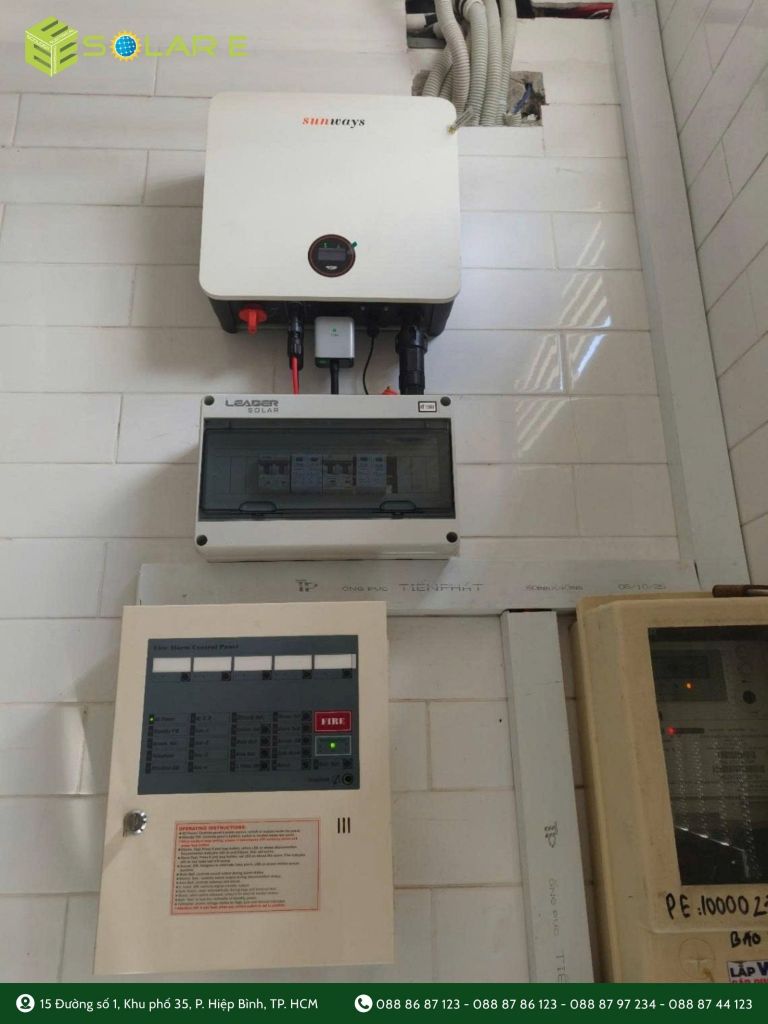

Inverter Sunways 3.6kW kết hợp tủ điện Leader Solar được lắp đặt gọn gàng cạnh công tơ
5. Điều chỉnh hệ khung và bố trí lại tấm pin
Solar E thực hiện tháo chuyển 02 tấm pin từ hệ thống ban đầu tại khu vực mái tôn. Hai tấm pin này được kết hợp với 06 tấm pin Jinko Solar 595Wp mới, tạo thành cụm 08 tấm trên hệ khung mới.
Hệ khung được hoàn thiện với các vật tư kết cấu gồm thép hộp, bản mã, rail nhôm, chân L, kẹp giữa, kẹp cuối, ty ren và các phụ kiện liên kết theo phương án thi công.

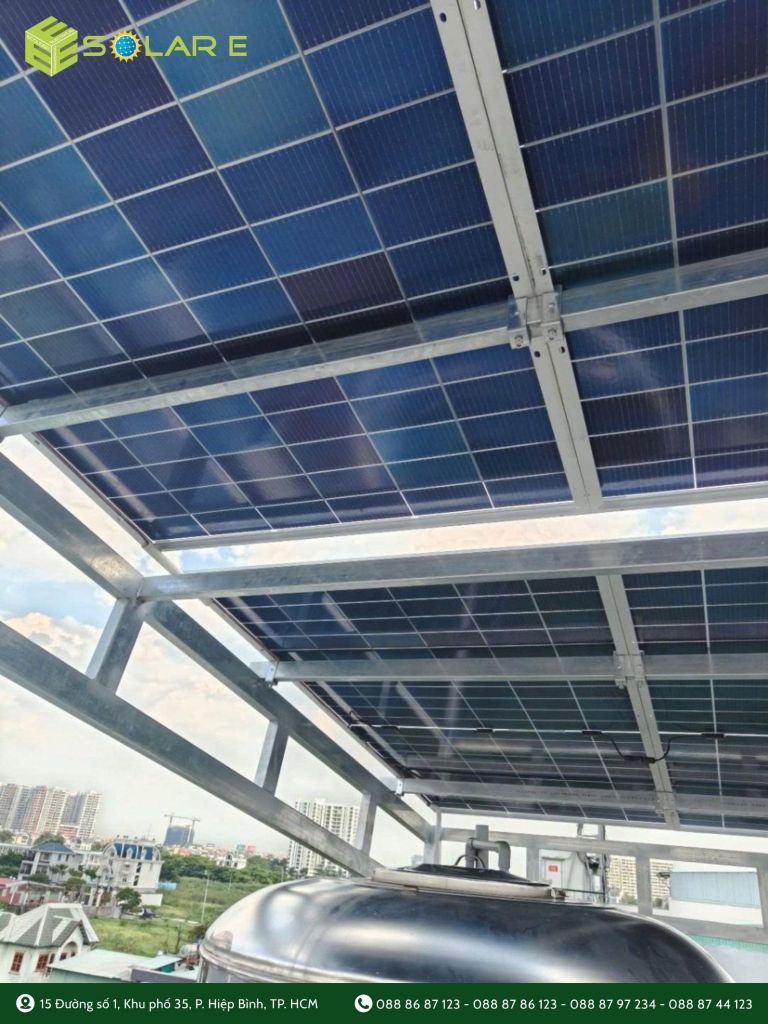

Cụm giàn khung thép hộp mạ kẽm chịu lực và hệ thống rail nhôm đỡ cụm 08 tấm pin kiên cố
6. Cải tạo và đấu nối lại hệ thống string
Trước khi nâng cấp, phần hệ thống sử dụng inverter Lumentree được đấu nối theo cấu hình 3 string: 6–6–8 tấm/string.
Sau khi tháo chuyển và bổ sung tấm pin, Solar E điều chỉnh cấu hình trên inverter Lumentree thành 3 string: 9–9–8 tấm/string, tổng cộng 26 tấm pin.
Cấu hình mới gồm 18 tấm pin từ hệ thống ban đầu còn lại sau khi tháo chuyển 02 tấm, kết hợp với 08 tấm gồm 06 tấm pin mới và 02 tấm được tháo chuyển. 06 tấm pin mới còn lại được bố trí riêng cho inverter Sunways 3.6kW.

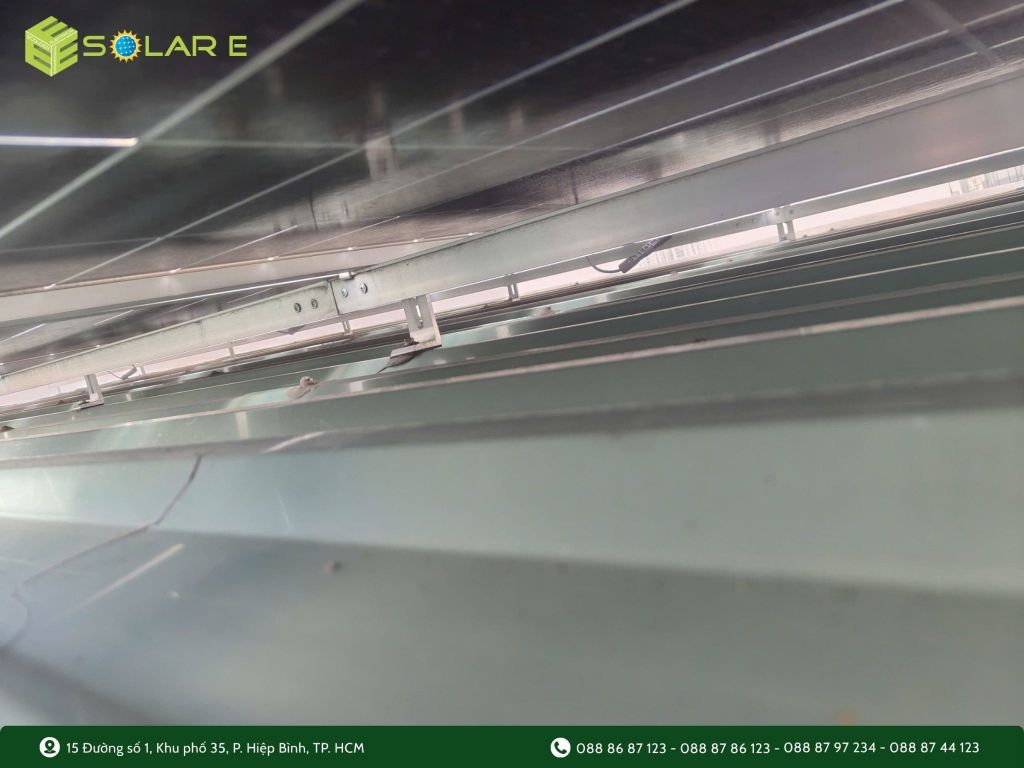

Phụ kiện chân L, rail nhôm và kẹp chuyên dụng cố định tấm pin trên mái tôn đảm bảo chống thấm tuyệt đối
7. Bổ sung EBOX 16kWh vào hệ thống lưu trữ
Solar E bổ sung 01 bộ pin lưu trữ EBOX ES16C dung lượng 16kWh. Công trình trước đó đã có 02 bộ EBOX 16kWh. Sau nâng cấp, hệ thống có tổng cộng 03 bộ EBOX 16kWh, tương đương tổng dung lượng danh định 48kWh.

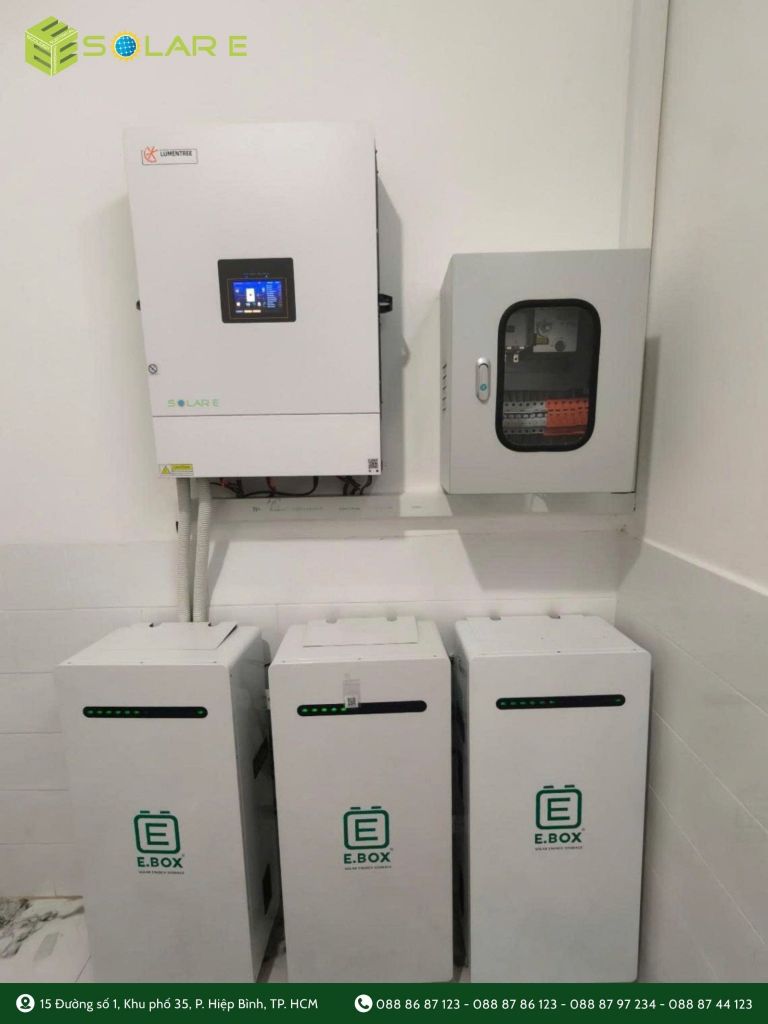

Cụm 03 bộ lưu trữ Ebox 16kWh (tổng dung lượng 48kWh) đồng bộ cùng Inverter Lumentree 12kW.
8. Hệ thống thiết bị bảo vệ và đấu nối
| Hạng mục | Thiết bị | SL |
|---|---|---|
| Đầu nối DC | MC4-30A-1500VDC | 8 |
| Bảo vệ AC | MCB AC 2P – 32A | 1 |
| Chống sét AC | GY-SPD-GSP9 D20 | 1 |
| Bảo vệ DC | MCB DC 32A, 2P, 500V | 2 |
| Chống sét DC | GY-SPD-GSP9 C40PV | 2 |
| Vỏ tủ điện | BOX-KNEE-HT15 – 15 tép | 1 |
| Vỏ tủ nhựa | BOX-WS-HAN12 – 12 tép | 1 |
| Cầu đấu | SE-HHK – 300A, 3 cực | 2 |

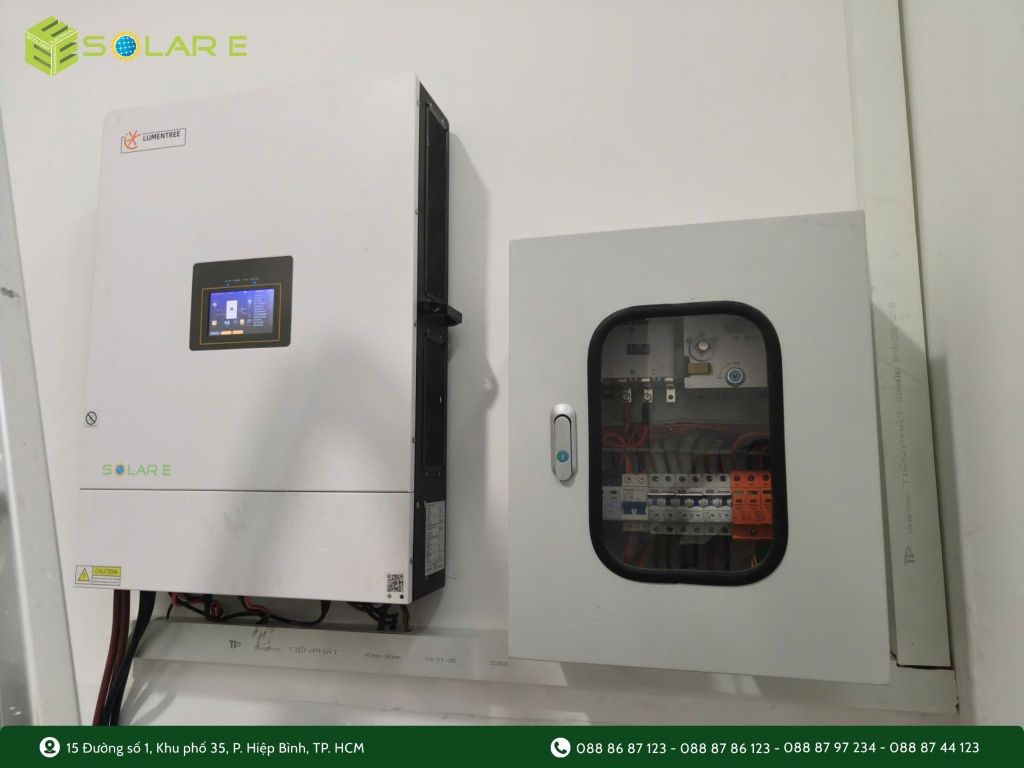

Hệ thống tủ điện bảo vệ AC/DC, chống sét lan truyền được bố trí chuẩn kỹ thuật an toàn.
9. Cấu hình hệ thống sau nâng cấp
| Hạng mục | Cấu hình |
|---|---|
| Tấm pin | 32 tấm Jinko 595Wp |
| Tổng công suất pin | 19,04kWp |
| Inverter Lumentree | 01 bộ – 12kW, 1 pha |
| Inverter Sunways | 01 bộ – 3.6kW, 1 pha |
| Pin lưu trữ | 03 EBOX 16kWh |
| Tổng dung lượng lưu trữ | 48kWh |
| String Lumentree | 9–9–8 tấm |
| Hệ bám tải | 06 tấm + Sunways 3.6kW |
| Kết cấu | Mái tôn kết hợp khung sắt |
10. Kết quả sau khi hoàn thiện
Sau đợt thi công ngày 03/09/2026, hệ thống được nâng cấp thành cấu hình kết hợp giữa điện mặt trời, inverter Lumentree, inverter Sunways và lưu trữ EBOX.
Tổng thể hệ thống gồm 19,04kWp pin Jinko 595Wp + Lumentree 12kW + Sunways 3.6kW + 48kWh lưu trữ EBOX.
Trong đó, 06 tấm pin được bố trí riêng cho inverter Sunways 3.6kW để hình thành hệ bám tải, còn 26 tấm được đấu nối trên hệ Lumentree theo cấu hình 9–9–8.
Hạng mục đồng thời hoàn thiện phần hệ khung, đấu nối DC/AC và thiết bị bảo vệ, đồng thời bổ sung thêm một bộ EBOX 16kWh vào hệ thống lưu trữ hiện có.
11. Solar E – Triển khai giải pháp theo hiện trạng thực tế
Đối với các công trình đã có hệ thống điện mặt trời, phương án nâng cấp có thể được triển khai dựa trên cấu hình hiện có, mặt bằng lắp đặt và nhu cầu sử dụng điện, thay vì thay mới toàn bộ hệ thống.
Tùy theo công trình, phương án có thể bao gồm bổ sung tấm pin, bổ sung inverter, mở rộng lưu trữ, điều chỉnh hệ khung hoặc cải tạo lại cấu hình đấu nối.
Tại dự án này, Solar E lựa chọn phương án kết hợp hệ thống ban đầu với thiết bị bổ sung, bố trí riêng hệ Sunways 3.6kW cho 06 tấm pin mới và điều chỉnh hệ Lumentree theo cấu hình 9–9–8 tấm/string.
