Inverter hybrid ba pha Sunways STH-20KTL-LT – bản 20kW của dòng STH 5-20KTL-LT
Sunways STH-20KTL-LT là gì?

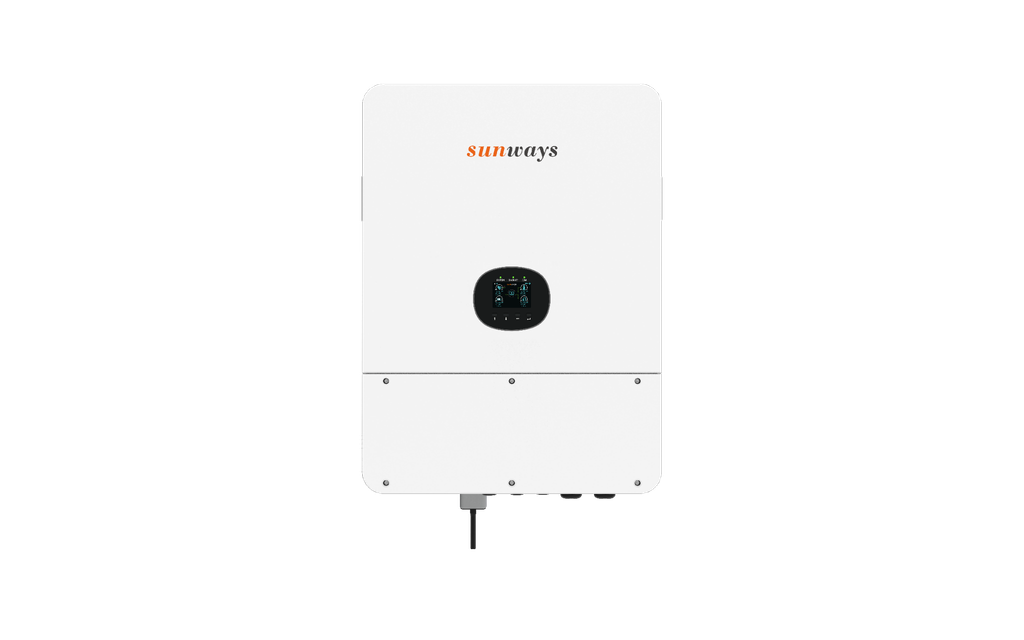

STH-20KTL-LT là phiên bản 20kW – công suất cao nhất trong dòng inverter hybrid ba pha hạ áp STH 5-20KTL-LT của Sunways (Ningbo Sunways Technologies). Máy đóng vai trò trung tâm của cả hệ thống điện mặt trời có lưu trữ: kết nối đồng thời tấm pin mặt trời, ắc quy lưu trữ, tải sinh hoạt, lưới điện và cả máy phát điện trong một thiết bị duy nhất.
Khác với các dòng hybrid cao áp, STH-20KTL-LT làm việc với ắc quy hạ áp 40–60V (hệ 48V) – loại pin rất phổ biến trên thị trường Việt Nam hiện nay, dễ tìm nguồn cung, dễ thay thế và an toàn hơn khi thi công, bảo trì.
Máy hỗ trợ cả hai chế độ: hòa lưới bám tải có lưu trữ (on-grid ESS) và vận hành độc lập hoàn toàn (off-grid), nên phù hợp với cả khu vực điện lưới ổn định lẫn nơi hay mất điện. Cấu tạo và các cổng kết nối của inverter Sunways STH-20KTL-LT

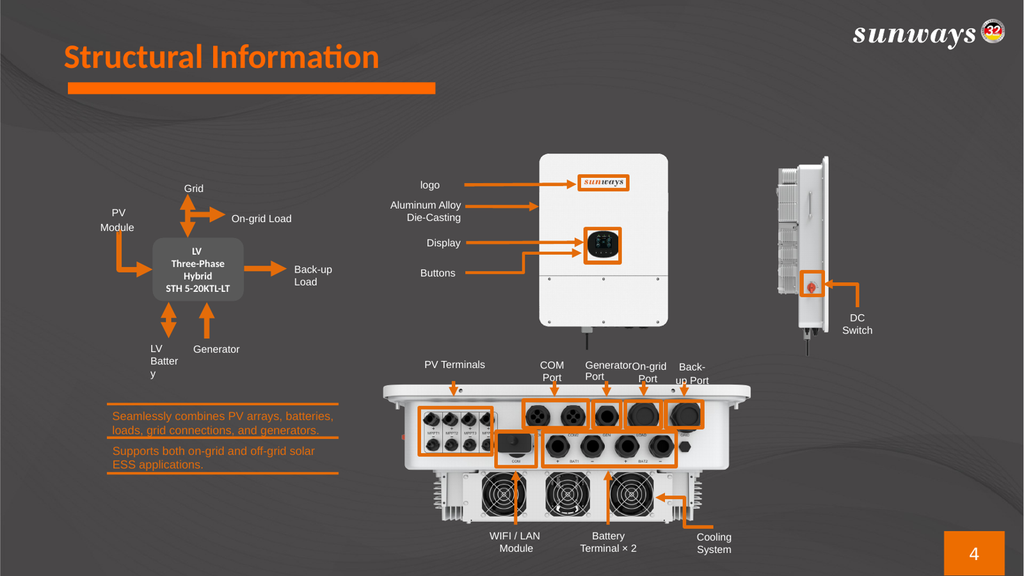

Cấu tạo và vị trí các cổng kết nối: 4 cổng MPPT, 2 cổng ắc quy, cổng máy phát, cổng tải dự phòng và cổng lưới
Bảy điểm nổi bật của STH-20KTL-LT
1. Bốn bộ MPPT độc lập – hỗ trợ oversizing tới 200%
Bản 20kW được trang bị 4 bộ MPPT riêng biệt, dải điện áp làm việc rộng 160–850V, điện áp khởi động chỉ 150V và điện áp vào PV tối đa 1000V. Mỗi chuỗi chịu dòng vào tối đa 20A và dòng ngắn mạch tới 30A – dư sức cho các tấm pin công suất lớn đang phổ biến trên thị trường.
Đáng chú ý nhất là tỷ lệ DC/AC lên tới 200%: bạn có thể lắp tới 40kWp tấm pin cho một máy 20kW. Điều này giúp kéo dài thời gian phát công suất cao trong ngày, tăng sản lượng vào sáng sớm, chiều muộn và những ngày nhiều mây.
Bốn MPPT độc lập cho phép chia mái thành 4 hướng hoặc 4 độ dốc khác nhau
Bốn MPPT độc lập cũng cho phép chia mái thành 4 hướng hoặc độ dốc khác nhau mà không kéo tụt sản lượng của nhau – lợi thế lớn với mái nhà phố và nhà xưởng có nhiều mặt mái.
2. Hai cổng pin độc lập, dòng sạc/xả 215A × 2
Đây là điểm khác biệt rõ nhất của STH-20KTL-LT. Máy có hai cổng đấu ắc quy với mạch sạc/xả tách rời, quản lý độc lập và không ảnh hưởng lẫn nhau. Mỗi cổng cho dòng sạc/xả tối đa 215A.
Lợi ích thực tế: bạn có thể lắp trước một dàn pin, vài năm sau bổ sung dàn thứ hai vào cổng còn lại. Hai dàn được quản lý riêng, sạc và xả trên hai mạch tách rời nên không ảnh hưởng lẫn nhau. Hệ thống vì thế mở rộng theo từng giai đoạn và theo ngân sách, thay vì phải đầu tư trọn một lần ngay từ đầu. Danh sách pin tương thích vẫn cần được đối chiếu trước khi lắp đặt.

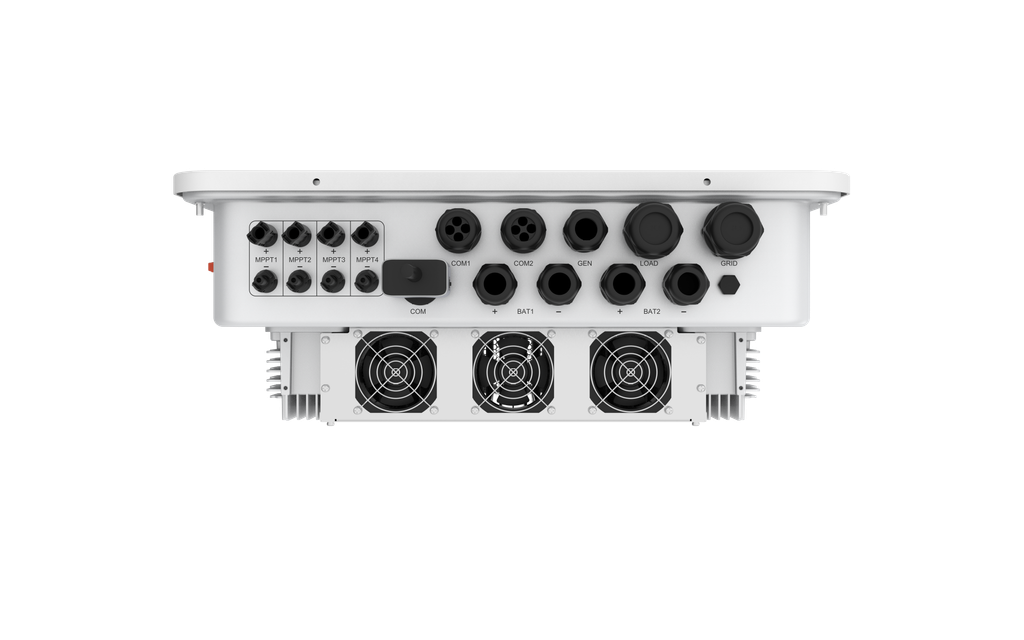

Mặt đáy máy: 4 cổng MPPT1–MPPT4, hai cổng ắc quy BAT1 và BAT2 riêng biệt, cùng các cổng GEN, LOAD, GRID
Máy tương thích với ắc quy lithium (có BMS) của nhiều thương hiệu, và cả ắc quy chì-axit, bao gồm các dòng pin lưu trữ Sunways STE-NS 16kWh và STE-OS 5kWh.
3. Chuyển nguồn UPS dưới 4ms, ghép song song 10 máy
Khi mất lưới đột ngột, inverter phải chuyển sang chế độ độc lập để cấp điện từ ắc quy. STH-20KTL-LT đạt thời gian chuyển 0ms khi không tải và chỉ 4ms khi đang mang tải. Máy tính, tủ mát, camera, hệ thống mạng gần như không nhận ra là điện lưới đã mất.
Ở chế độ off-grid, có thể ghép song song tối đa 10 máy. Hệ thống tự phân bổ công suất giữa các máy để tránh quá tải cục bộ hoặc lãng phí công suất – công suất hệ thống nhờ đó mở rộng được theo đà phát triển của nhà xưởng mà không phải thay toàn bộ thiết bị.
Khả năng quá tải phía dự phòng đạt 200% trong 10 giây, đủ để khởi động các tải có dòng khởi động cao như máy nén điều hòa, máy bơm, tủ đông hay motor nhỏ.

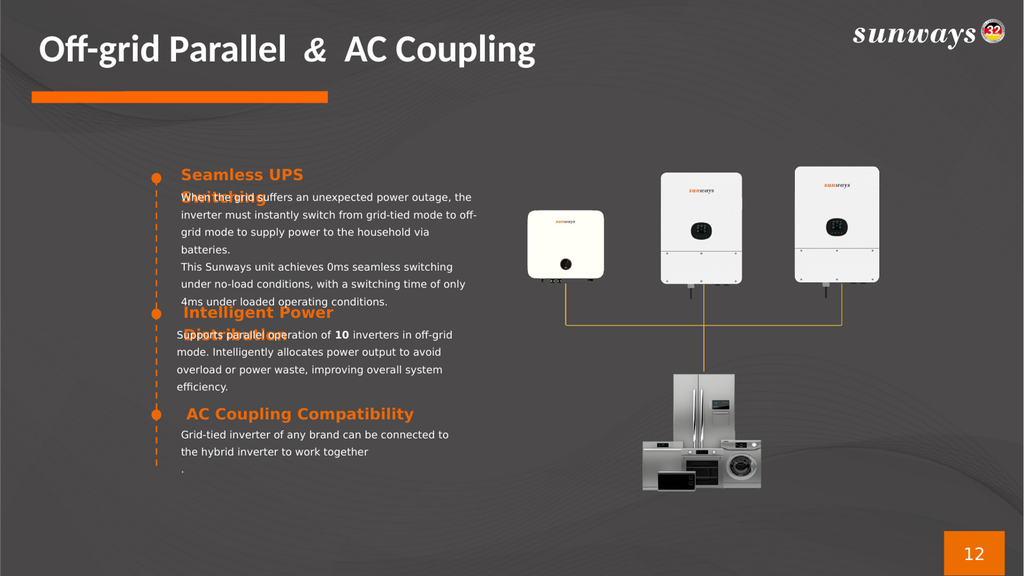

Chuyển nguồn UPS gần như tức thời, ghép song song 10 máy ở chế độ off-grid và AC Coupling với inverter hòa lưới có sẵn
4. AC Coupling – tận dụng hệ hòa lưới đã có
Nếu công trình đã lắp một hệ điện mặt trời hòa lưới từ trước, bạn không cần tháo bỏ. STH-20KTL-LT hỗ trợ AC Coupling: inverter hòa lưới của bất kỳ thương hiệu nào cũng có thể đấu nối vào để chạy song song. Chi phí nâng cấp lên hệ có lưu trữ nhờ đó giảm đáng kể và khoản đầu tư cũ vẫn được giữ nguyên giá trị.
5. Smart Load và cổng máy phát điện
Cổng đa năng của máy có thể cấu hình thành cổng máy phát (Generator) hoặc cổng tải thông minh (Smart Load). Ở chế độ Smart Load, inverter tự nhận diện và ưu tiên các tải quan trọng, đồng thời tự động cắt giảm hoặc ngắt các tải không thiết yếu khi công suất khả dụng hạn chế.

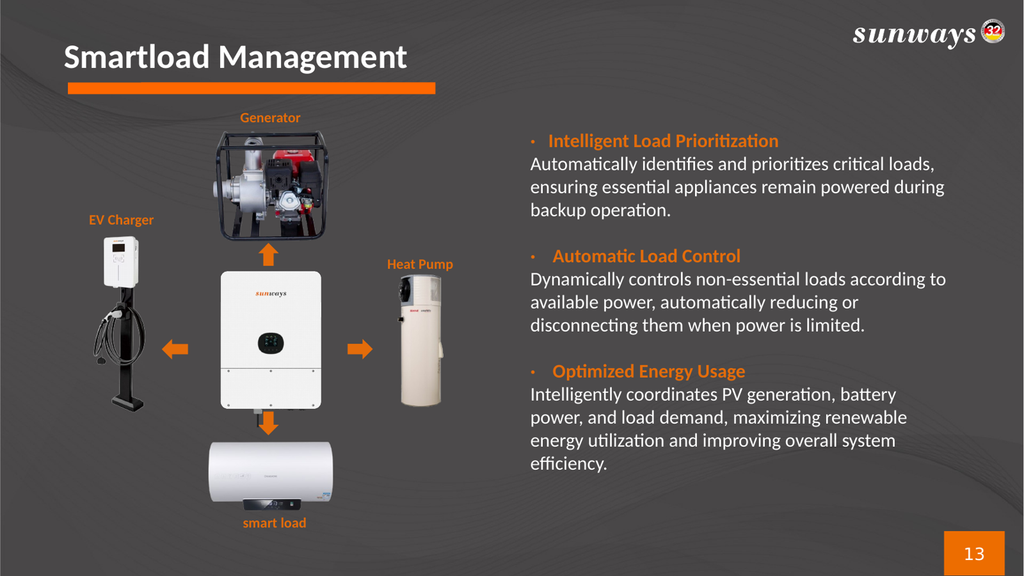

Smart Load ưu tiên tải quan trọng và tự điều tiết các tải không thiết yếu như trạm sạc xe điện, bơm nhiệt
Người dùng đặt được ngưỡng SOC bật/tắt cho cổng này. Ví dụ: chỉ cấp điện cho trạm sạc xe điện hoặc bơm nhiệt khi ắc quy còn trên 60%, và tự ngắt khi tụt xuống 52% – biến phần điện dư thành giá trị sử dụng thay vì phát ngược lên lưới.
6. CT thông minh, tự chẩn đoán và kéo xa 100m
Đấu sai CT là một lỗi thi công thường gặp của hệ hybrid. STH-20KTL-LT tự phát hiện CT đấu ngược chiều, sai thứ tự pha hoặc thiếu CT, sau đó tự hiệu chỉnh bằng phần mềm mà không cần đấu lại dây. Dây CT còn hỗ trợ chiều dài tới 100m, thuận tiện cho những công trình mà tủ điện tổng nằm xa vị trí lắp inverter.
7. Cài đặt qua Bluetooth, màn hình LCD trực quan
Kỹ thuật viên kết nối trực tiếp với máy qua Bluetooth và ứng dụng điện thoại: cấu hình mạng nhanh, hướng dẫn từng bước theo trình tự, nâng cấp firmware tại chỗ và chẩn đoán lỗi mà không cần mang theo cáp hay thiết bị chuyên dụng. Thời gian cấu hình tại công trình nhờ đó được rút ngắn.
Trên thân máy là màn hình LCD độ phân giải cao hiển thị dòng năng lượng theo thời gian thực, ba đèn báo trạng thái (System / Back-up / Com) và các phím bấm vật lý.
Thông số kỹ thuật chính
| Đầu vào DC (PV) | |
| Số bộ MPPT | 4 MPPT độc lập |
| Dòng vào tối đa mỗi chuỗi | 20A |
| Dòng ngắn mạch tối đa mỗi chuỗi | 30A |
| Điện áp PV tối đa | 1000V |
| Dải điện áp MPPT | 160–850V |
| Điện áp khởi động | 150V |
| Tỷ lệ DC/AC (oversizing) | tối đa 200% |
| Ắc quy | |
| Số cổng pin | 2 cổng độc lập |
| Dải điện áp ắc quy | 40–60V |
| Dòng sạc/xả tối đa | 215A × 2 |
| Loại ắc quy tương thích | Lithium-ion (có BMS), chì-axit |
| Hòa lưới | |
| Công suất ra tối đa | 110% công suất định mức |
| Công suất nhận từ lưới tối đa | 150% |
| Hiệu suất châu Âu | 97,0% |
| THDi | < 3% |
| Dự phòng (Back-up) | |
| Thời gian chuyển nguồn | 0ms (không tải) / 4ms (có tải) |
| Khả năng quá tải | 200% trong 10 giây |
| Ghép song song (chế độ off-grid) | tối đa 10 máy |
| AC Coupling | Có |
| Khác | |
| Kích thước (R × C × S) | 772 × 569 × 219 mm |
| Khối lượng | 45 kg |
| Cấu hình | Không biến áp cách ly (transformerless) |
| Cấp bảo vệ | IP66 |
| Cổng đa năng | Máy phát / Smart Load (cài đặt theo SOC) |
| Chiều dài dây CT | tới 100m, tự chẩn đoán và hiệu chỉnh |
| Giao tiếp | Bluetooth, WiFi (cổng USB), 2 cổng BMS, RS485 (công tơ / EMS / trạm sạc EV), CAN, DRM, DI/DO, cổng ghép song song |
| Hiển thị | Màn hình LCD độ phân giải cao + 3 đèn báo trạng thái |
| AFCI (chống hồ quang DC) | Tùy chọn |

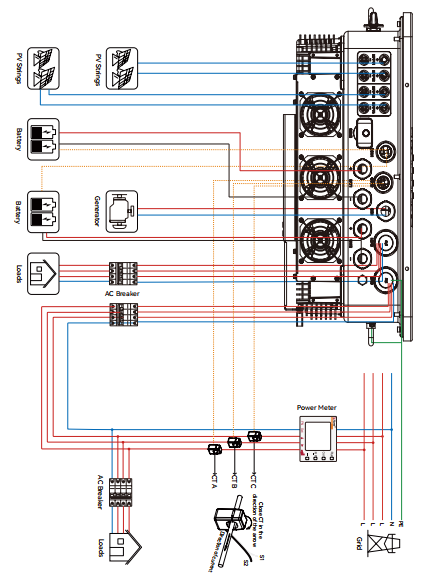

Sơ đồ đấu nối tổng thể: chuỗi PV, hai dàn ắc quy, máy phát, tải dự phòng, công tơ và CT đo dòng
So sánh nhanh trong cùng phân khúc hybrid 3 pha hạ áp
| Tiêu chí | Sunways | Deye | Solis | Goodwe | Hoymiles |
|---|---|---|---|---|---|
| Dải công suất (kW) | 5–20 | 14–20 | 5–18 | 5–20 | 5–20 |
| Số cổng pin | 2 | 2 | 2 | 2 | 1 |
| Dòng sạc/xả tối đa (A) | 215×2 | 175×2 | 175×2 | 208×2 | 350 |
| Điện áp PV tối đa (V) | 1000 | 800 | 1000 | 1000 | 1000 |
| Điện áp khởi động (V) | 150 | 160 | 160 | 180 | 150 |
| Số MPPT | 4 | 2 | 2 | 4 | 4 |
| Dòng vào PV tối đa | 4×20A | 2×36A | 2×42A | 4×20A | 4×20A |
| Quá tải dự phòng | 200% – 10s | 200% – 10s | 200% – 10s | 200% – 10s | 200% – 10s |
| Cấp bảo vệ | IP66 | IP65 | IP66 | IP66 | IP66 |
Nguồn: bảng so sánh do Sunways công bố, tháng 9/2026. Thông số các thương hiệu khác có thể thay đổi theo từng phiên bản, vui lòng đối chiếu datasheet mới nhất của nhà sản xuất.
Các chế độ vận hành
Năm chế độ chính dưới đây được chọn trực tiếp trên ứng dụng giám sát:
- Tự dùng (General Mode): điện mặt trời ưu tiên cấp cho tải, dư thì sạc ắc quy, còn dư nữa mới phát lên lưới (có thể đặt về 0W nếu điện lực không cho phép phát ngược). Khi PV thiếu, ắc quy xả bù, lưới chỉ tham gia khi ắc quy cũng không đủ.
- Dự phòng (UPS Mode): máy sạc đầy ắc quy từ PV hoặc từ lưới rồi giữ nguyên, không xả khi còn lưới. Ắc quy chỉ làm nhiệm vụ cấp điện cho tải ưu tiên khi mất lưới – phù hợp khu vực điện lưới chập chờn.
- Theo lịch (Economic Mode): đặt sẵn khung giờ và công suất sạc/xả trong ngày, tận dụng chênh lệch giá điện giờ thấp điểm – cao điểm.
- Độc lập hoàn toàn (Off-grid Mode): PV cấp cho tải trước, dư mới sạc ắc quy; khi PV thiếu thì ắc quy xả bù cùng PV.
- Sạc/xả cưỡng bức (Force Mode): chủ động ép sạc ắc quy (ưu tiên PV, thiếu thì lấy từ lưới) hoặc ép xả ắc quy lên lưới.
Ngoài ra máy có chế độ TOU (Time of Use) chia theo 5 khung giá điện – cao điểm, bình thường, thấp điểm, siêu thấp điểm và giá âm – để tự động tối ưu chi phí điện theo biểu giá. Ở chế độ thủ công, người dùng tự đặt ngưỡng SOC cắt và giới hạn dòng cho từng khung giờ.
Công trình nào nên dùng STH-20KTL-LT?
- Biệt thự, nhà phố ba pha công suất lớn: thiết kế điều khiển quạt tối ưu giúp máy vận hành êm, lắp được trong nhà xe hay phòng kỹ thuật mà không gây khó chịu.
- Cửa hàng, nhà hàng, xưởng sản xuất nhỏ: xử lý tốt tải lệch pha – trường hợp rất thường gặp khi tủ mát, điều hòa hay hệ chiếu sáng dồn về một pha.
- Công trình cần điện liên tục: phòng server, kho lạnh, trại chăn nuôi, hệ thống camera – nhờ chuyển nguồn gần như tức thời và quá tải 200% trong 10 giây.
- Dự án dự kiến mở rộng: hai cổng pin độc lập, ghép song song 10 máy ở chế độ off-grid và AC Coupling cho phép nâng cấp dần theo từng giai đoạn thay vì đầu tư một lần.
- Khu vực chưa có lưới hoặc lưới yếu: chạy off-grid hoàn toàn, có cổng máy phát để dự phòng mùa mưa kéo dài.
Về an toàn, máy đạt cấp bảo vệ IP66 – chống bụi hoàn toàn và chịu được tia nước áp lực, phù hợp để lắp ngoài trời trong điều kiện khí hậu Việt Nam. Tùy chọn AFCI phát hiện và ngắt hồ quang điện DC giúp giảm đáng kể nguy cơ cháy nổ phía một chiều.
Mua Sunways STH-20KTL-LT chính hãng tại Solar E
Solar E là đơn vị tư vấn, thiết kế và thi công điện mặt trời từ năm 2015, đã lắp đặt cho hơn 1.000 hộ gia đình và nhiều công trình thương mại. Với dòng hybrid Sunways, chúng tôi cung cấp trọn gói:
- Khảo sát hiện trạng, tính toán công suất PV và dung lượng ắc quy phù hợp với hồ sơ tiêu thụ thực tế.
- Thiết kế hệ thống, bản vẽ đấu nối, hồ sơ nghiệm thu.
- Thi công, cài đặt thông số và hướng dẫn sử dụng ứng dụng giám sát.
- Bảo hành chính hãng và hỗ trợ kỹ thuật dài hạn.
